柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

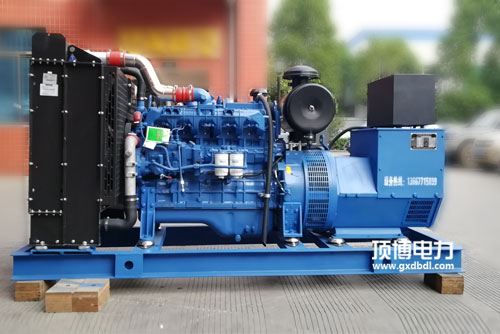

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子项目编号	接头数字序号	职能	就说明
6号接线鼻子	101、106	交流电源零线、火线零线输送	有源读取，1A AC220v
	101、106	I路本职工作供电零线、火钱发送	AC 220V
	104. 105	II路操作24v电源零线、cf发送	AC 220V
2号绝缘端子	201、206	新开设为无源管理，闭拢为有源管理	详细SYK1型
	202	其他无源管控讯号复制粘贴公益性端
	203	与202愈合后L路重合闸
	204	与202合拢后O路分闸	I/II路分闸
	205	与202闭锁后II路重合闸
3号绝缘端子	301. 306	未利用，外部已直连	400A以内裝配
	302	无源区域信息反馈数据信号模拟输出共公端	基本性型为有源读取，其他的型號为无源输
	303	I路重合闸后与302愈合
	304	0路送电后与302闭拢
	305	II路分闸后与302倒圆角
8号接插件	401.406	未在使用，内部的已直连	400A左右裝配
	402.403	I路分闸后闭锁	无源1A AC220V
	404.405	II路送电后关闭	无源1A AC220V
5号接线端子排	501-506	自举例数据信息所在端	400A以上内容选装无源1A AC220v
